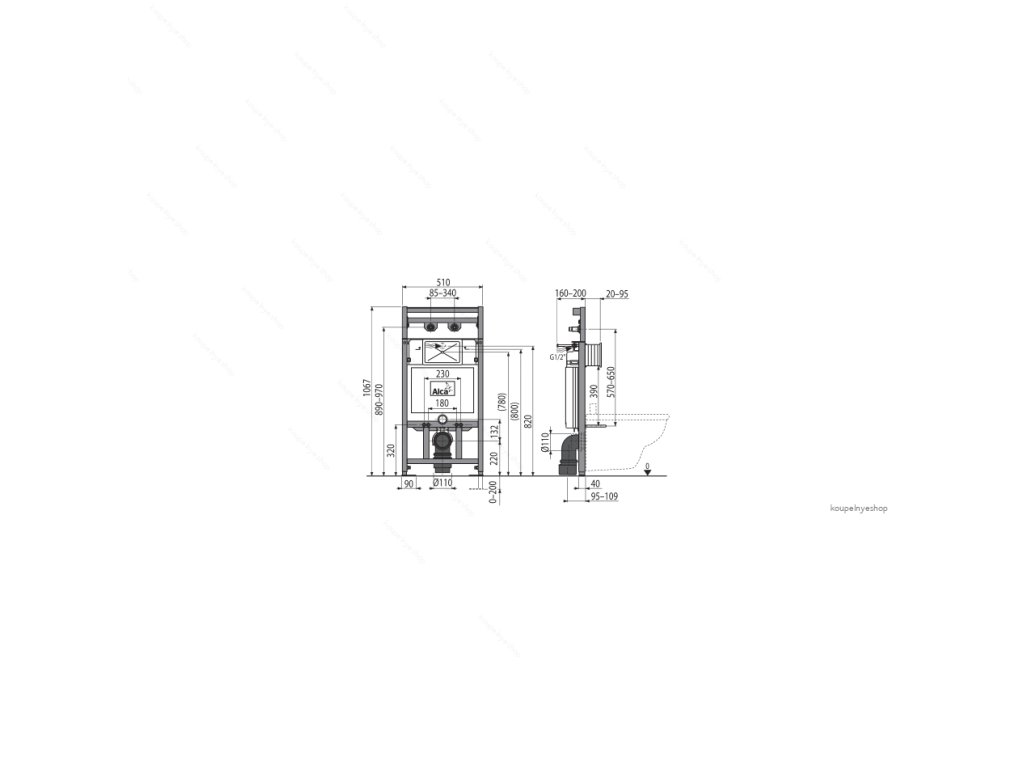

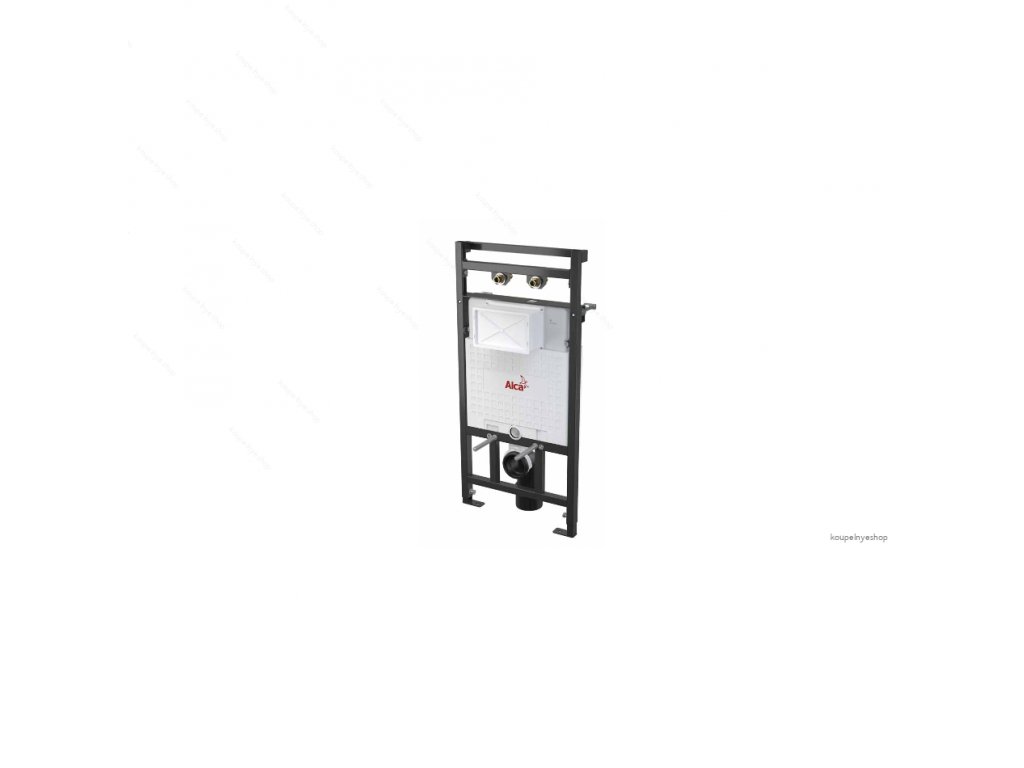

ALCAPLAST A108 F/1100 Montážní rám s nádržkou pro výlevku s odpadem O90/110 a baterii ALC-A108F/1100

Použití:
Pro montáž nástěnné armatury
Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
Pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem Ø90/110

Vlastnosti:
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Materiál: kov ošetřený práškovou barvou
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
Nastavitelné výsuvné nohy v rozmezí 0–200 mm
Otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm
Přívod vody zezadu/shora uprostřed
Pro vyvedení nástěnné armatury
Rohový ventil s možností na napojení na potrubní systém Mepla
Servisní práce bez použití nářadí
Stavební hloubka 125 mm, s odpadním kolenem 160 mm
Vestavěná nádržka umožňuje opláchnutí výlevky
Výškově stavitelné příčky

Technické parametry:
Doporučený rozsah tlaku vody - 0,3 - 0,6 - MPa
Funkční rozsah tlaku vody - 0,05 - 0,8 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutí - 2,5 - 3,5 - l
Objem vody v nádržce - - 9 - l
Připojení vody zezadu nebo shora montážními otvory - - G1/2 - "
Standardní nastavení malého spláchnutí - - 3 - l
Standardní nastavení velkého spláchnutí - - 6 - l
Velké spláchnutí - 6 - 9 - l
Zátěžová zkouška - - 400 - kg

Rozsah dodávky:
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Koleno odpadu HT 90/110 s těsněním
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Nádrž s napouštěcí a vypouštěcí armaturou
Připojovací šroubení G1/2"–G1/2"
Samonosný rám
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
Těsnění odpadu, propojka polypropylen, těsnění propojky
Těsnění přívodu, vývodka polypropylen, vrapová vložka
